描述

VISTA-128BPT/VISTA-250BPT含子系统功能的商业安防系统报警控制主机

VISTA-128BPT/VISTA-250BPT 是霍尼韦尔商业报警主机家族中的一个功能强大的主机系列，它集成报警，视频监控和访问控制等功能。VISTA-128BPT/VISTA-250BPT 众多的模块不仅扩展了主机的应用还简化了用户的操作。VISTA-128BPT/VISTA-250BPT 可应用于住宅防盗，住宅火灾和商业防盗。它能兼容了电话通讯和各种网络通讯产品，可以通过电话线或网络进行报警报告，上传/ 下载和远程服务。

VISTA-128BPT/250BPT 产品特点和优势

性能特点与订购信息

基本功能

• 提供9 个有线防区

• 通过内置的轮询回路接口(V-Plex®, multiplex)，VISTA-128BPT 可最多扩展 119 个防区，VISTA-250BPT 可扩展241 个防区

• 支持多达127 个无线防区扩展，最多使用2 个5800 系列的无线接收机。 （当使用有线防区/ 轮询回路的扩展防区时无线防区将少于127 个）

• 警铃输出电路：12VDC，最大输出电流1.7A

• 可分为8 个独立控制的子系统

• 提供7 个等级150 个用户码

• 提供32 条键盘宏指令，每个命令最多32 个字符

• 时间日志，VISTA-128BPT 能保存512 条事件记录，VISTA-250BPT 能保存

1000 条时间记录

• 防区1 支持多达16 个2 线烟感探测器

• 防区7 可被用作钥匙布撤防开关

• 集成WIN-PAK 门禁控制系统，能提供更多的用户、事件报告和时间表控制

• 支持V-Plex® 扩展的VistaKey 门禁控制系统， 其中VISTA-128BPT 支持8个VistaKey 模块( 门禁点) 和250 张门禁卡，VISTA-250BPT 支持15 个VistaKey 模块( 门禁点) 和500 张门禁卡

•使用基于Windows 系统的下载软件Compass 能够轻松的进行编程和维护

• 支持多达96 个可编程输出设备

• 可通过键盘复位烟感探测器

• 快速布防

• 群旁路

• 强制布防

• 事件布防

• 支持一氧化碳(CO) 防区类型

• 提供增强的高速RS-232 接口用于第三方接口和自动化设备

• 通过主机的ECP 总线扩展IP 通讯设备

• 支持 V-Plex 智能连接功能，可以提高V-Plex 防区的响应速度。

• 电话断线监测

附加功能

基本有线防区特性：

• 线尾阻监控（可选用于防区2-8）支持常开和常闭的探测器

• 有限防区能单独配置给8 个子系统中的任一个

• 防区1 支持多达16 个2 线烟感探测器

• 防区1-8 的4 线烟感探测器和温感探测器（使用4 线烟感探测器必须使用EOL 监控）只能被用于住宅火警

轮训回路扩展(V-Plex®) 总线防区特性：

• 回路最大电流可达128mA

• 必须使用V-Plex 设备

• 被主机监控

• 能单独配置给8 个子系统中的任一个

• 支持VSI 总线隔离模块

• 支持4297 扩展模块

• 最大线长3600 米（12,000 英尺）

无线扩展防区特性：

• 最多可连接2 个系列的无线接收机，VISTA-128BPT 最多支持127 个无线防区，VISTA-250BPT 最多支持241

个无线防区（若使用有线防区和/ 或总线扩展防区时，无线防区数量将减少）

•主机通过“签到”信号监控无线设备（除了某些非监控发射器）

• 给受监控发射器提供防拆保护

• 能单独配置给8 个子系统中的任何1 个子系统

时间表功能特性：

•撤防/ 布防时间表（用于控制布/ 撤防和报告）

• 假日时间表（允许不同的时间窗来撤防/ 布防时间表）

• 定时事件（如激活继电器，自动旁路和取消旁路，自动布/ 撤防等）

• 访问时间表（如限制用户访问系统的时间）

• 终端用户输出编程模式（提供20 个时间段来进行输出控制）

子系统特性：

• 能够提供8 个子系统，分别独立控制

• 公共区域子系统，可对其进行编程使其在最后一个子系统布防后自动布防该公共区子系统，任一个子系统撤防后自动撤防该公共区子系统。

• 主子系统(9) 被分配给主键盘，用于同时在主键盘上查看所有8 个子系统的状态

• 所有的防区都能被分配给8 个子系统中的1 个

• 键盘能被分配给8 个子系统中的1 个或者配置给主子系统(9) 用来查看系统状态

• 能分配继电器给1 个或所有8 个子系统

• 能在所有子系统的键盘上显示火警和/ 或盗警和紧急和环境故障（可选项）

• 每个子系统可单独编程用户数，进入延迟和退出延迟

技术参数

型号 VISTA-128BPT

规格

电气规格

• 输入电压：~220V 50Hz，使用1361 变压器（16.5VAC，40 VA）

 • 警铃输出：10VDC-13.8VDC, 最大1.7A；辅助电流消耗小于750mA

• 备用电池：12VDC, 7AH 密封铅酸电池

 • 待机时间：在750mA 辅助加载使用7AH 电池情况下最短4 小时

 • 电路保护：系统在电池输入端、警号输出端及辅助电源端都采用了PTC 电路断路器，以防止电池反接或其他接线错误（如短路）

通讯格式：

 • 4 和10 位的账号的ADEMCO Contact ID 和ADEMCO 4+ 2 Express

• 1 6. 5 VAC，25VA变压器

外观尺寸：

 • 主机318mm（宽）X 368mm（高）X 76mm（深）

 • 6160 键盘189mm（宽）X 133mm（高）X 33mm（深）

配件

辅助设备• 6160 – Alpha 键盘

 • 6148CH – 中文固定字符键盘

 • 4204 – 继电器模块，4 个C 型触点

 • 4232AP – 32 路继电器模块，与主机网络连接

 • 5882 系列– 无线接收机用于接收5800 系列的无线探测器

V-Plex 总线设备•4101SN 单继电器/ 防区扩展模块

 • 4190SN 两防区扩展模块

 • 4193SN 两防区扩充模块

 • 4208SN 8 防区总线扩充扩展模块

 • 4209U 通用组防区模块－ 2/4 防区

 • 4297 总线扩展模块

 • VSI 总线隔离模块

总线专用探测器：

 • IS2500SN V-Plex 总线专用红外探测器

 • DT7500SN V-Plex 总线专用双鉴探测器

 • FG1625SN V-Plex 总线专用玻璃破碎探测器

通讯/ 控制附件

 • 4286 电话语音接口模块

 • IPM-Vista 网络通讯模块

 • MCM-Vista GPRS 无线网络通讯模块

门禁控制模块

 • VISTAKey V-Plex 总线门禁控制模块

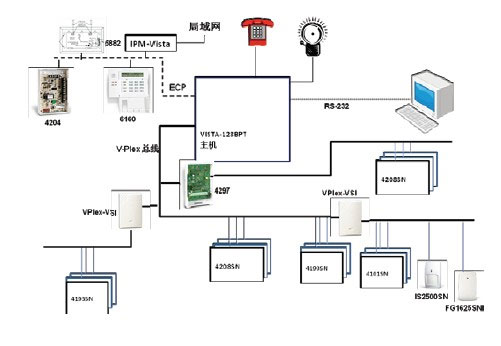

架构图
